QJ10-50 气体继电器 沈阳变压器配件瓦斯继电器厂家

型号 QJ10-50
产地 辽宁沈阳
品牌 沈阳明林
18940158172
立即询价
产品详情

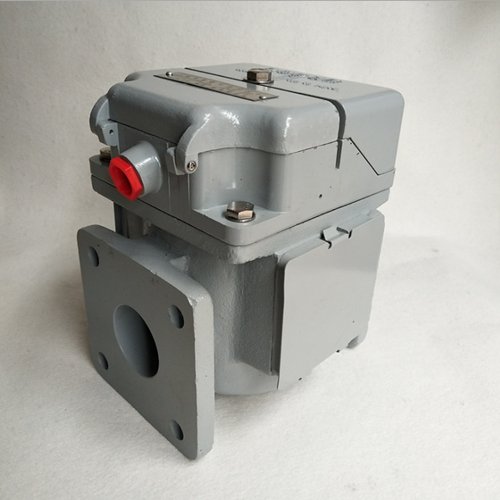

  气体继电器是油浸式变压器及油浸式有载分接开关内部故障的一种主要保护装置。气体继电器(气体继电器)安装在变压器与储油柜的连接管路上,在变压器内部故障而使油分解产生气体或造成油流冲动时,使气体继电器的接点动作,以接通指定的控制回路,并及时发出信号或自动切除变压器。



注:特殊使用环境代号

TH-湿热TA-带型表示


序号

产 品 型 号

管经mm

气体容积(ml

流速整定范围m/s

干簧接点特征

接线图号

1

QJ4-25

25

200~250

1.0

单信号、单跳闸

4

2

QJ4G-25

单跳闸

5

3

QJ6-25

双跳闸

6

4

QJ1-50

50









250~300

0.61.2



单信号

带公共点双跳闸



7

5

QJ1-80

80

0.71.5

6

QJ2-50

50

0.61.2

7

QJ2-80

80

0.71.5

8

QJ3-50

50

0.61.2

单 信 号 双独立跳闸


8

9

QJ3-80

80

0.71.5

10

QJ4-50

50

0.61.2

单信号、带公共点双跳闸


7

11

QJ4-80

80

0.71.5

12

QJ5-50

50

0.61.2


单 信 号 双独立跳闸



8

13

QJ5-80

80

0.71.5

14

QJ6-50

50

0.61.2

15

QJ6-80

80

0.71.5

16

QJ7-50

50

0.61.2

单信号

带公共点双跳闸


7

17

QJ7-80

80

0.71.5

18

QJ8-50

50

0.61.2


带公共点双信号带公共点双跳闸



9

19

QJ8-80

80

0.71.5

20

QJ9-50

50

0.61.2

21

QJ9-80

80

0.71.5

22

QJ10-50

50

0.61.2

单信号

带公共点双跳闸


7

23

QJ10-80

80

0.71.5

24

QJ11-50

50

0.61.2




单 信 号 双独立跳闸




8

25

QJ11-80

80

0.71.5

26

QJ12-50

50

0.61.2

27

QJ12-80

80

0.71.5

28

QJ13-50

50

0.61.2

29

QJ13-80

80

0.71.5

30

QJ14-50

50

0.61.2

带公共电双信号

带公共电双跳闸

9

31

QJ14-80

80

0.71.5

32

QJ15-50

50

0.61.2

单 信 号 双独立跳闸

8

33

QJ15-80

80

0.71.5

34

QJ16-50

50

0.61.2

带公共点双信号

带公共点双跳闸

9

35

QJ16-80

80

0.71.5

36

QJ17-50

50

0.61.2


双独立信号单跳闸

10

37

QJ17-80

80

0.71.5

38

QJ18-50

50

0.61.2

39

QJ18-80

80

0.71.5

40

QJ19-50

50

0.61.2

双独立信号

双独立跳闸

11

41

QJ19-80

80

0.71.5




序号

产品型号

DO

H

L

D

A

D1

D2

d

1

QJ4-25


φ25

210


200






φ14

2

QJ4G-25

190

3

QJ6-25

190

4

QJ1-50





φ50





213

参考数





160





φ130





120





φ100





φ60





M12

5

QJ6-50

6

QJ7-50

7

QJ9-50

8

QJ11-50

9

QJ13-50

10

QJ15-50

11

QJ17-50

12

QJ2-50







φ50







215

参考数







185







φ125







125









φ14

13

QJ3-50

14

QJ4-50

15

QJ5-50

16

QJ8-50

17

QJ10-50

18

QJ12-50

19

QJ14-50

20

QJ16-50

21

QJ18-50

22

QJ19-50

23

QJ1-80





φ80





213

参考数





160





φ130





120





φ110





φ86





M12

24

QJ6-80

25

QJ7-80

26

QJ9-80

27

QJ11-80

28

QJ13-80

29

QJ15-80

30

QJ17-80

31

QJ2-80







φ80







232

参考数







185







φ160







160









φ18

32

QJ3-80

33

QJ4-80

34

QJ5-80

35

QJ8-80

36

QJ10-80

37

QJ12-80

38

QJ14-80

39

QJ16-80

40

QJ18-80

41

QJ19-80
