型号 QJ系列

品牌明林电器

材质金属

颜色灰色

类型气体继电器

规格台

18940158172

产品详情

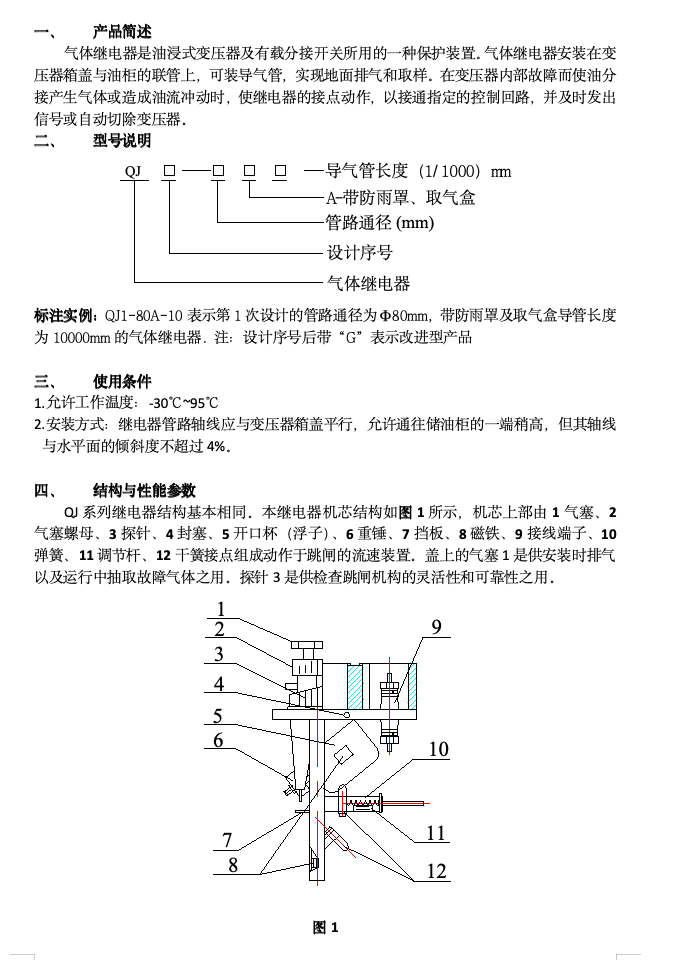

　气体继电器是油浸式变压器及油浸式有载分接开关内部故障的一种主要保护装置。气体继电器（气体继电器）安装在变压器与储油柜的连接管路上，在变压器内部故障而使油分解产生气体或造成油流冲动时，使气体继电器的接点动作，以接通指定的控制回路，并及时发出信号或自动切除变压器。

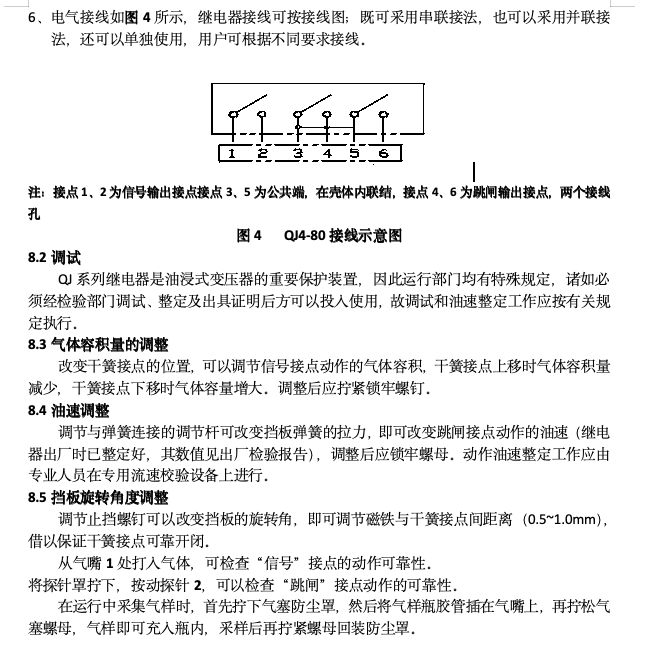

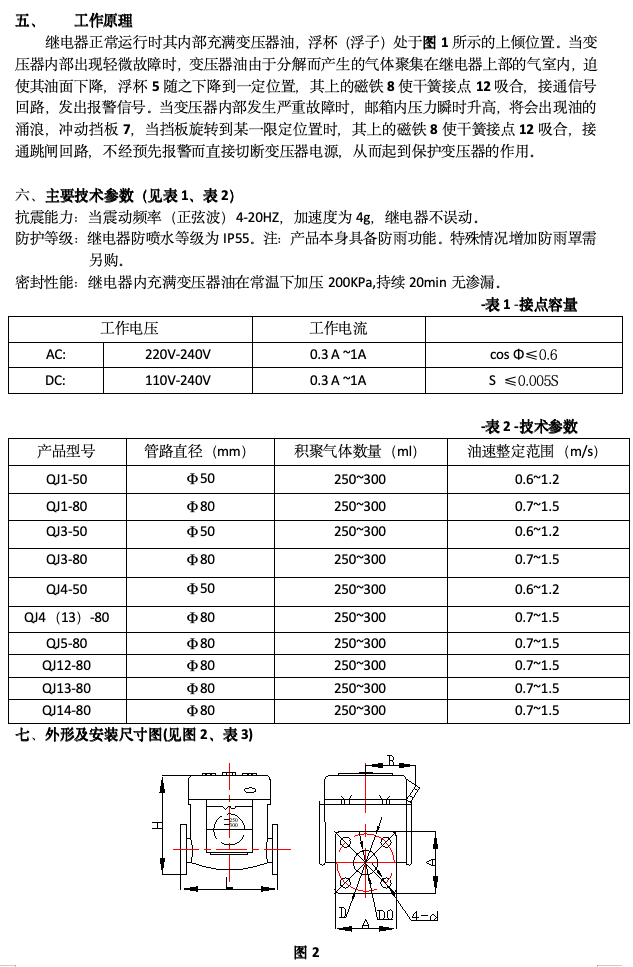

序号	产品型号	管经（mm）	气体容积（ml）	流速整定范围（m/s）	干簧接点特征	接线图号
1	QJ4-25	25	200~250	1.0	单信号、单跳闸	4
2	QJ4G-25		∕		单跳闸	5
3	QJ6-25		∕		双跳闸	6
4	QJ1-50	50	250~300	0.6～1.2	单信号带公共点双跳闸	7
5	QJ1-80	80		0.7～1.5
6	QJ2-50	50		0.6～1.2
7	QJ2-80	80		0.7～1.5
8	QJ3-50	50		0.6～1.2	单信号双独立跳闸	8
9	QJ3-80	80		0.7～1.5	单信号双独立跳闸	8
10	QJ4-50	50		0.6～1.2	单信号、带公共点双跳闸	7
11	QJ4-80	80		0.7～1.5	单信号、带公共点双跳闸	7
12	QJ5-50	50		0.6～1.2	单信号双独立跳闸	8
13	QJ5-80	80		0.7～1.5
14	QJ6-50	50		0.6～1.2
15	QJ6-80	80		0.7～1.5
16	QJ7-50	50		0.6～1.2	单信号带公共点双跳闸	7
17	QJ7-80	80		0.7～1.5	单信号带公共点双跳闸	7
18	QJ8-50	50		0.6～1.2	带公共点双信号带公共点双跳闸	9
19	QJ8-80	80		0.7～1.5
20	QJ9-50	50		0.6～1.2
21	QJ9-80	80		0.7～1.5
22	QJ10-50	50		0.6～1.2	单信号带公共点双跳闸	7
23	QJ10-80	80		0.7～1.5	单信号带公共点双跳闸	7
24	QJ11-50	50		0.6～1.2	单信号双独立跳闸	8
25	QJ11-80	80		0.7～1.5
26	QJ12-50	50		0.6～1.2
27	QJ12-80	80		0.7～1.5
28	QJ13-50	50		0.6～1.2
29	QJ13-80	80		0.7～1.5
30	QJ14-50	50		0.6～1.2	带公共电双信号带公共电双跳闸	9
31	QJ14-80	80		0.7～1.5	带公共电双信号带公共电双跳闸	9
32	QJ15-50	50		0.6～1.2	单信号双独立跳闸	8
33	QJ15-80	80		0.7～1.5	单信号双独立跳闸	8
34	QJ16-50	50		0.6～1.2	带公共点双信号带公共点双跳闸	9
35	QJ16-80	80		0.7～1.5	带公共点双信号带公共点双跳闸	9
36	QJ17-50	50		0.6～1.2	双独立信号单跳闸	10
37	QJ17-80	80		0.7～1.5
38	QJ18-50	50		0.6～1.2
39	QJ18-80	80		0.7～1.5
40	QJ19-50	50		0.6～1.2	双独立信号双独立跳闸	11
41	QJ19-80	80		0.7～1.5	双独立信号双独立跳闸	11

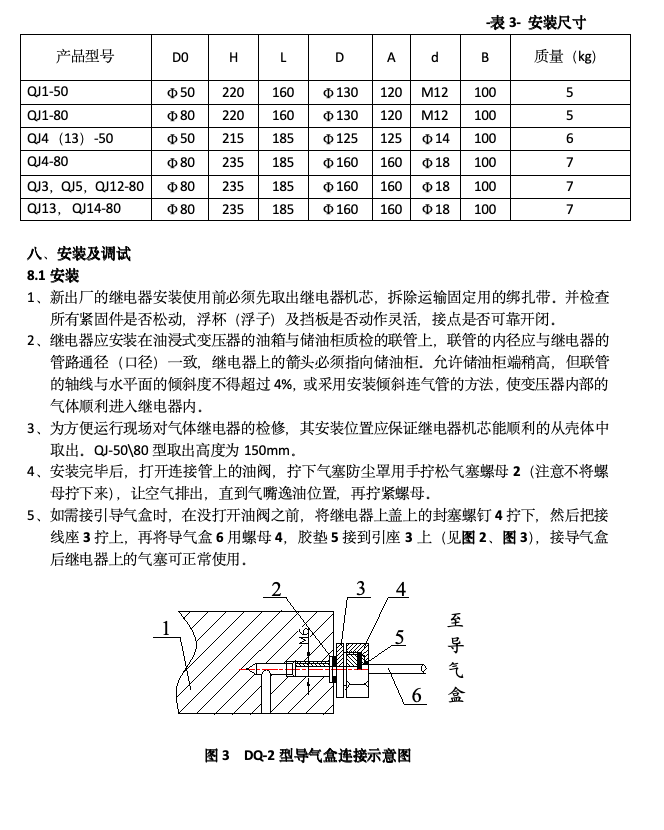

序号	产品型号	DO	H	L	D	A	D1	D2	d
1	QJ4-25	φ25	210	200					φ14
2	QJ4G-25		190
3	QJ6-25		190
4	QJ1-50	φ50	213 参考数	160	φ130	120	φ100	φ60	M12
5	QJ6-50
6	QJ7-50
7	QJ9-50
8	QJ11-50
9	QJ13-50
10	QJ15-50
11	QJ17-50
12	QJ2-50	φ50	215 参考数	185	φ125	125			φ14
13	QJ3-50
14	QJ4-50
15	QJ5-50
16	QJ8-50
17	QJ10-50
18	QJ12-50
19	QJ14-50
20	QJ16-50
21	QJ18-50
22	QJ19-50
23	QJ1-80	φ80	213 参考数	160	φ130	120	φ110	φ86	M12
24	QJ6-80
25	QJ7-80
26	QJ9-80
27	QJ11-80
28	QJ13-80
29	QJ15-80
30	QJ17-80
31	QJ2-80	φ80	232 参考数	185	φ160	160			φ18
32	QJ3-80
33	QJ4-80
34	QJ5-80
35	QJ8-80
36	QJ10-80
37	QJ12-80
38	QJ14-80
39	QJ16-80
40	QJ18-80
41	QJ19-80
