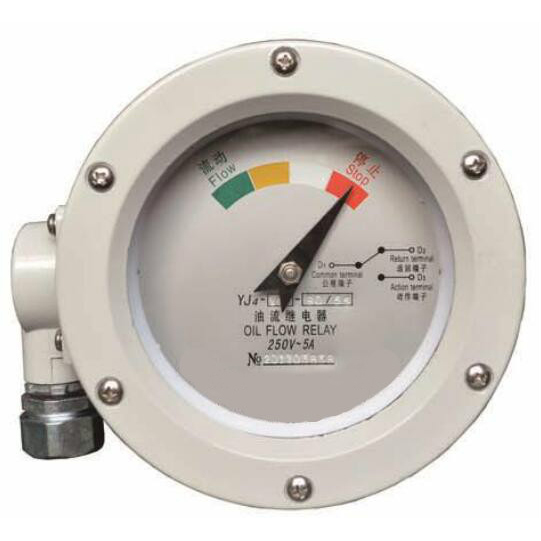

油流继电器YJ-100C

微信

新浪微博

QQ空间

豆瓣网

百度贴吧

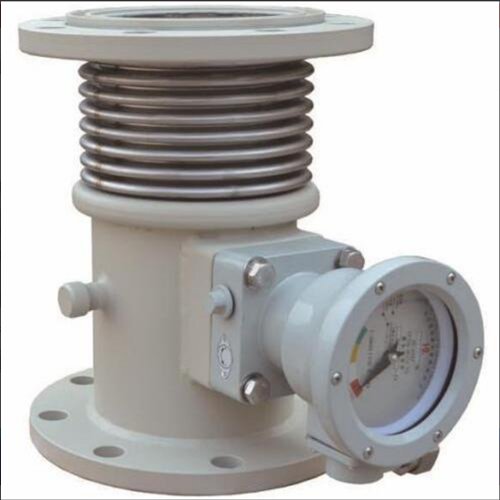

流量指示器（以下简称指示器）是显示变压器强迫油循环冷却系统内油流量变化的装置。用来监视强油循环冷却系统的油泵运行情况，如油泵转向是否正确，阀门是否开启，管路是否有堵塞等情况，当油流量达到动作油流量或减少到返回油流量时均能发出报警信号。

型号 YJ系列

品牌明林电器

材质金属

颜色白色

类型油流继电器

规格台

18940158172

产品详情

注：特殊使用环境代号 TH-湿热带型 TA-干热带型一般型不加表示 A-电机车专用

使用条件

1.3.1 周围环境温度：-30～＋40℃；

1.3.2 相对温度：当空气温度为＋25℃时，相对温度不大于90%；

1.3.3 油温不高于90℃；

1.3.4 无剧烈震动和颠簸的场所；

1.3.5 变压器冷却系统的油流量参数与指示器的流量参数（即动作特性）应相符合。

工作原理

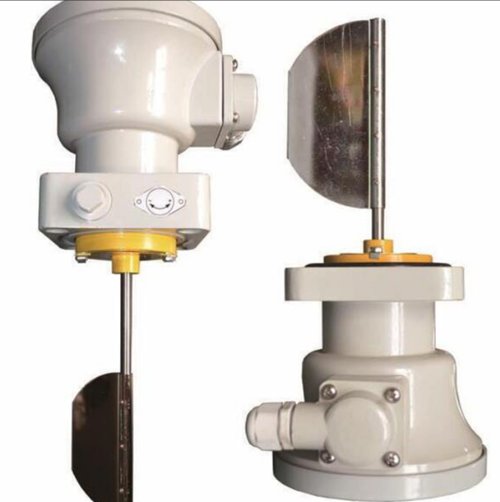

当变压器冷却系统的油泵启动后就有油流循环，油流量达到动作油流量以上的时冲动指示器的动板旋转到最终位置，通过磁钢的耦合作用带动指示部分同步转动，指针指到流动位置，微动开关常开接点闭合发出正常工作信号。当油流量减少到返回油流量（或达不到动作油流量）时，动板借助复位涡卷弹簧的作用动板返回，使微动开关的常开接点打开，常闭接点闭合发出故障信号。

主要规格及技术参数1

指示器主要规格及技术参数见表1

表1　主要规格及技术参数

型号	联管标称直径mm	最大工作油流量m³/h	动作油流量m³/h	返回油流量m³/h	接点容量
YJ₄－50-20/15	50	20	15	11	交流 380V3A 220V5A
YJ₄－80-40/30	80	40	30	22
YJ₄－80-45/30	80	45	30	18
YJ₄－100-40/30	100	40	30	20
YJ₄－100-80/60	100	80	60	40
YJ₄－100-90/68	100	90	68	50
YJ₄－125-80/60	125	80	60	40
YJ₄－125-150/100	125	150	100	75
YJ₄－150-40/30	150	40	30	22
YJ₄－150-60/45	150	60	45	30
YJ₄－150/55	150	80	55	35
YJ₄－150-80/60	150	80	60	44
YJ₄－150-120/90	150	120	90	60
YJ₄－150-125/94	150	125	94	63
YJ₄－150-135/101	150	135	101	75
YJ₄－150/70	150	135	70	50

表2　主要尺寸

型号	L	L₁	L₂	重量kg
YJ₄－50-20/15	195	40	62.5	2.5
YJ₄－80-40/30	217	54	84	2.5
YJ₄－80-45/30	225	62	92	2.5
YJ₄－100-40/30	245	72	112	2.5
YJ₄－100-80/60	238	75	105	2.5
YJ₄－100-90/68	220	57	87	2.5
YJ₄－125-80/60	273	100	140	2.5
YJ₄－125-150/100	263	100	130	2.5
YJ₄－150-40/30	293	110	175	2.5
YJ₄－150-60/45	293	110	160	2.5
YJ₄－150/55	293	110	160	2.5
YJ₄－150-80/60	293	110	160	2.5
YJ₄－150-120/90	283	110	150	2.5
YJ₄－150-125/94	283	110	150	2.5
YJ₄－150-135/101	283	110	150	2.5
YJ₄－150/70	283	110	150	2.5
